Как подготовить к работе мотоблок WorkMaster MB-95 после покупки?

Как подготовить к работе мотоблок MB-95 после покупки?

Вы пришли к выводу купить мотоблок или уже купили WorkMaster MB -95 A?

Следующим важным этапом будет правильная подготовка мотоблока к работе. Эта статья поможет Вам в этом.

Для удобства все стадии подготовки разбиты по пунктам:

•  Проверьте комплектацию и внимательно ознакомьтесь с прилагаемой инструкцией по эксплуатации техническому обслуживанию.

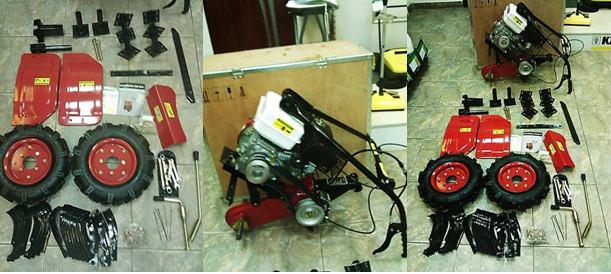

Рис. 1 - Комплектация:



•  C оберите мотоблок WorkMasterM Б-95 A . Для сборки мотоблока используйте входящие в комплект инструменты.

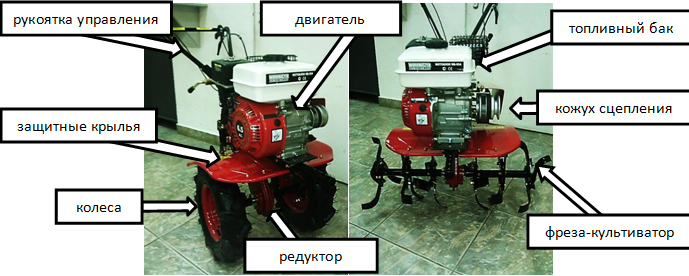

Рис. 2 - Расположение основных частей культиватора:

•  Установите резиновые колеса:

Насадите на вал редуктора две ступицы колес и зафиксируйте их при помощи штифтов и шплинтов. Установите колеса на ступицы при помощи гаек (8 шт.), болтов (8 шт.) и пружинных шайб (8 шт.) Соблюдайте правильную направленность протектора шины. Установите колеса строго по направлению указанному стрелкой на шине.Если колеса недостаточно накачены, то подкачайте их. Нормальное давление 1,4 бар, максимальное давление 2 бар.

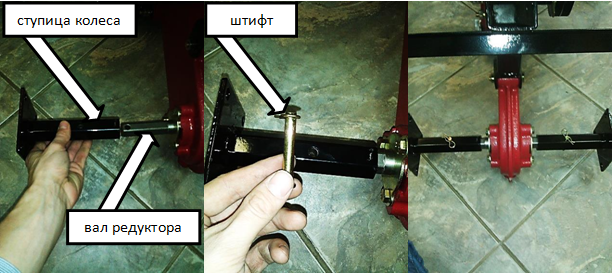

Рис. 3 - Установка ступици колеса


Рис. 4- Установка колеса мотоблока

•  Установите дышло:

Используйте болты (2шт), шайбы (2шт), гайки (2шт).

Данный кронштейн используется для дальнейшего навешивания на него дополнительного груза с целью утяжеления мотоблока либо для установки дополнительного оборудования, работающего от вала отбора мощности, к примеру, насадка-косилка, насадка снегоуборщик и др.

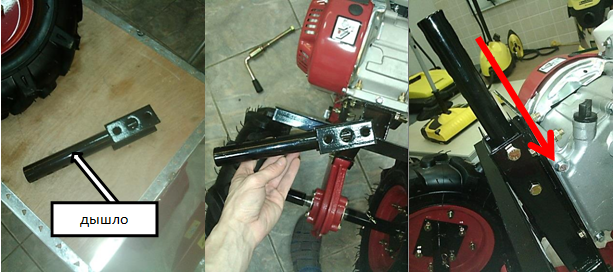

Рис. 5 - Установите дышло

•  Установите защитные крылья мотоблока и их раму:

Расслабьте верхние болты, отмеченные на картинке, а нижний болт выкрутите, предварительно сняв гайку. Установите правильно крепление крыльев и закрутите нижний болт обратно.

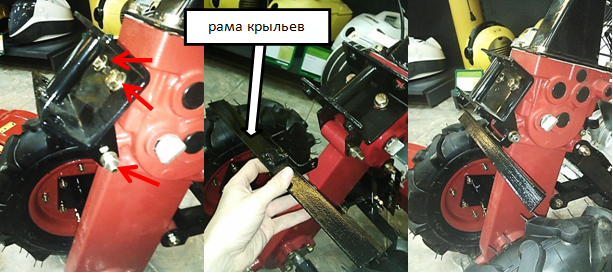

Рис. 6 - Рама крыльев

Установите крылья на мотоблок, для этого совместите отверстия на крыльях с отверстиями на раме. Предупреждающие наклейки на крыльях должны быть обращены к пользователю. Затяните крылья болтами (8 шт.) и гайками (8 шт.).

Рис. 7 - Установка крыльев мотоблока

•  Установите сошник и его прицепное:

Закрепите прицепное сошника двумя шкворнями и зафиксируйте шплинтами к мотоблоку. Установите сошник в прицепное, выбрав нужное положение, и закрепите штифтом и шплинтом.

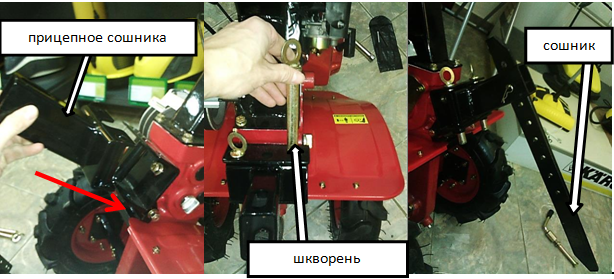

Рис. 8 - Установка сошника и прицепного устройства

•  Установите рукоятку управления:

Установите рукоятку на место, совместив зубцы на раме и рукоятке управления мотоблока. Зафиксируйте рукоятку на раме специальным болтом и крепко зажмите рычагом регулировки высоты.

Для удобной работы мотоблоком настройте рукоятку управления под свой рост. Настройка возможна только по направлению вверх и вниз. Для этого разожмите на рукоятке рычаг регулировки высоты и установите рукоятку в нужное положение, зажмите крепко рычаг.

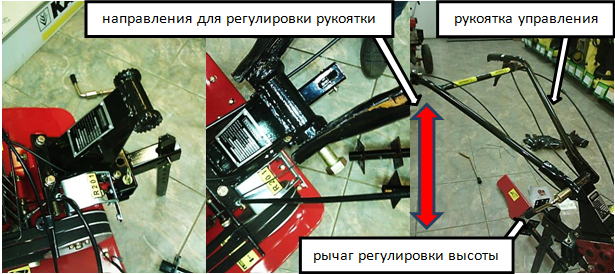

Рис. 9 - Установка рукоятки управления мотоблоком

•  Подключите провод электронного запуска двигателя:

Найдите оба конца провода и совместите их разъемы. Провод проходит от включателя электронного зажигания, расположенного на рукоятке управления, до двигателя мотоблока.

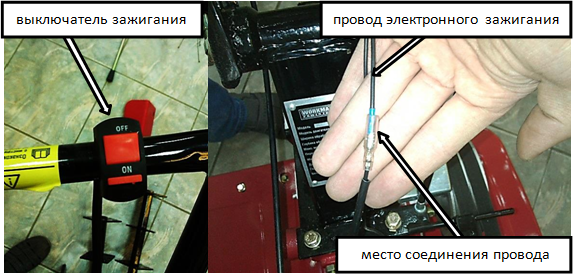

Рис. 10 - Подклюение провода электронного запуска двигателя

•  Установите кожух сцепления:

Совместите отверстия на металлическом кожухе сцепления и соответствующих кронштейнах мотоблока. Зафиксируйте кожух болтами (2 шт.).

Никогда не используйте мотоблок с неустановленным кожухом сцепления!

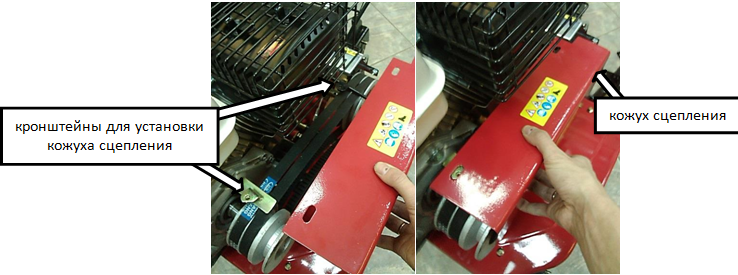

Рис. 11 - Установка кожуха сцепления

•  Установите рычаг переключения передач:

Совместите отверстия рычага переключения передач с отверстиями на стрежне переключения скорости и сварном кронштейне на раме мотоблока (сварной кронштейн расположен рядом со стержнем переключения передач). Просуньте в отверстия соответствующие штифты и зафиксируйте их шплинтами.

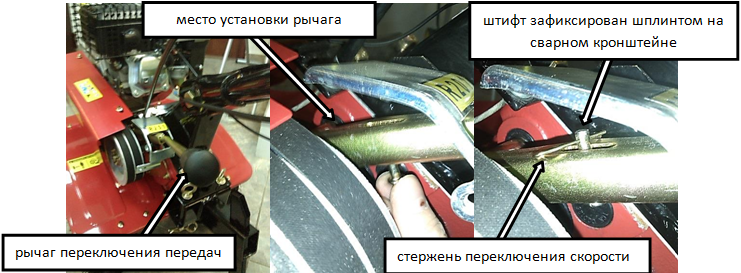

Рис. 12 - Установка  рычага переключения передач

•  Сборка фрезы и установка на мотоблок:

Предварительно, определите, какой кронштейн фрезы будет правым, а какой левым. Установите все 12 левых и 12 правых ножа на кронштейн фрезы, закрепив крепежом. Ножи устанавливаются на каждый кронштейн последовательно (левый, правый, левый и т.д.), также соблюдается направленность острой кромки ножа фрезы относительно кронштейну фрезы, учитывая, правый он либо левый.

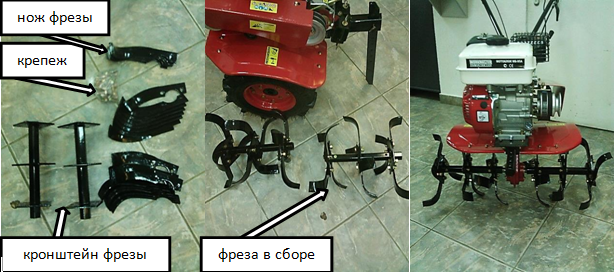

Рис. 13 - Сборка и установка фрезы на мотоблок

Установите собранные фрезы на мотоблок. Для этого Вы должны насадить фрезу на вал и закрепить соответствующим штифтом и шплинтом.

При установке собранной фрезы на мотоблок обратите внимание на то, чтобы фрезы были направлены острой кромкой вперед вращению.

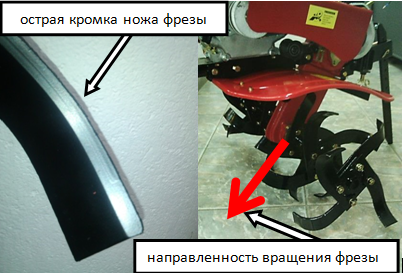

Рис. 14 - Направление вращения фрезы

•  Заправьте мотоблок маслом.

Заводом изготовителем, изначально,с целью дальнейшей транспортировки, мотоблок не заправлен маслом.Поэтому для заправки понадобиться масло для двигателя 0,6 л., масло для воздушного фильтра 0,05 л. и для редуктора 1л. Используйте только правильное масло, указанное в инструкции.

Установите собранный мотоблок на ровную горизонтальную поверхность.

•  Заправьте двигатель маслом:

Отверните пластиковую крышку маслоналивной горловины картера двигателя и постепенно влейте 0,6 л. Проконтролируйте уровень залитого масла специальным щупом. Отметка маслом на щупе должна быть в районе верхней отметки « H », указанной на щупе. Для правильной проверки уровня масла щуп следует вставить до упора, не вкручивая в маслоналивную горловину. Закрутите пробку обратно.

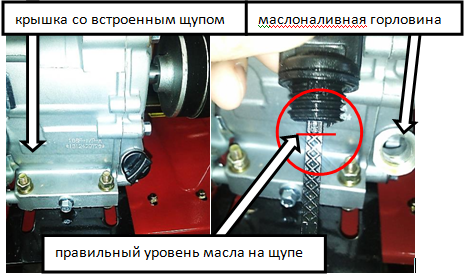

Рис. 15 - Заправка маслом двигателя



•  Заправьте редуктор маслом:

Отверните пластиковую крышку, расположенную на корпусе редуктора и влейте в заливное отверстие 1 л. трансмиссионного масла. Заверните крышку.

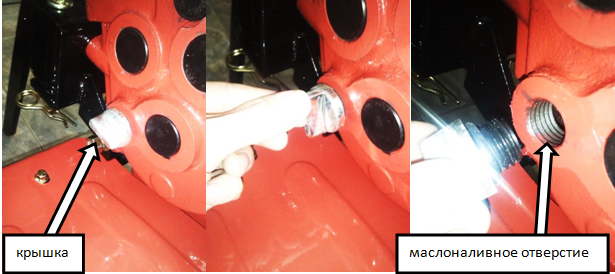

Рис. 16 - Заправка маслом редуктора

•  Заправьте воздушный фильтр маслом:

Открутите без инструмента барашек и снимите корпус воздушного фильтра. Залейте примерно, 0,05 л. чистого моторного масла в картер до контрольной отметки. Соберите фильтр на место.

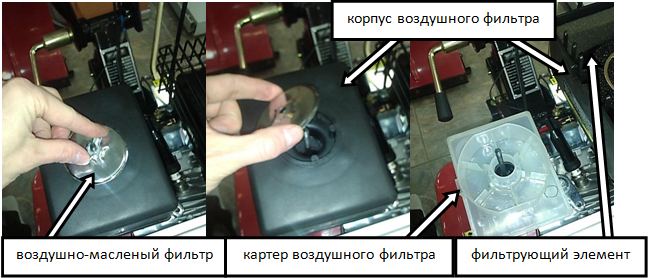

Рис. 17 - Заправка маслом воздушного фильтра

•  Заправьте мотоблок бензином.

Используйте при заправке только чистый и неэтилированный бензин. Для заправки годиться 92-й либо 95-й. Избегайте попадания в бак влаги, грязи, мусора, пыли, для этого, перед тем как открыть крышку бензобака, протрите ее и область вокруг нее чистой сухой ветошью. Откройте крышку бензобака, повернув её против часовой стрелки. Залейте, примерно, 3,6 л. топливо в бак.или столько топлива, сколько понадобиться на работу, из расчета, 1 литр бензина равен 1 часу работы.Не переливайтетопливный бак, топливо не должно находиться в заливной горловине – оставьте место в баке для воздуха, так как бензину свойственно испаряться и расширяться при повышении в баке температуры.

Рис. 18 - Контрольная отметка уровня масла на воздушном фильтре

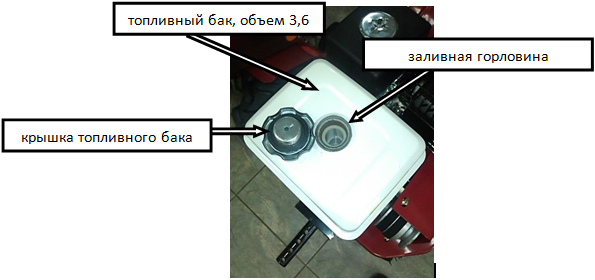

Рис. 19 - Заправка бензином

Мотоблок готов к первому запуску и обкатке!

В нашем интернет магазине садовой техники Вы можете приобрести к мотоблоку WorkMaster MB -95 A масло, навесное оборудование, средства защиты и многое др.

Спасибо, что Вы выбрали нашу технику!
